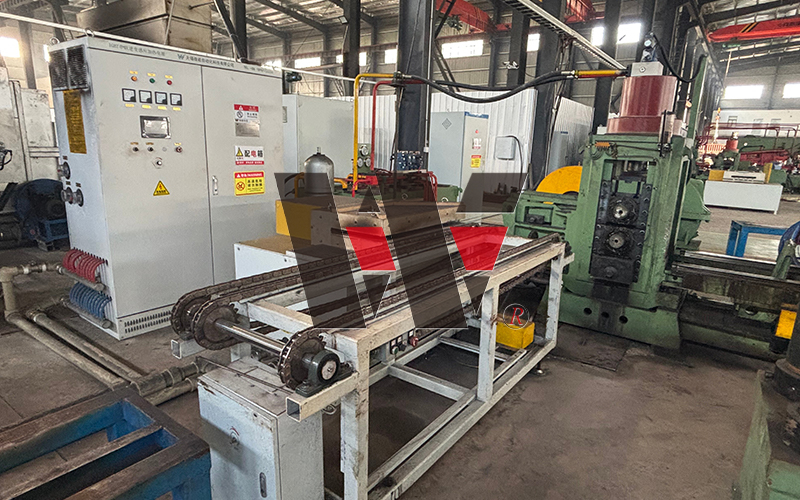

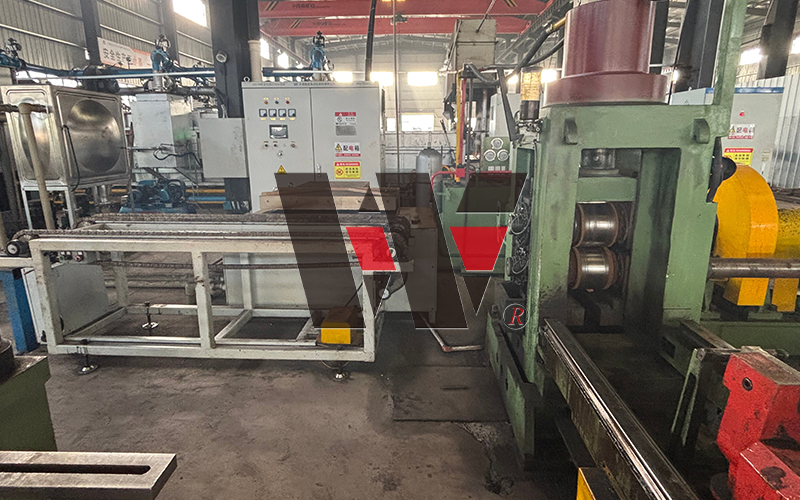

Прокатный стан переменного сечения имеет большую, прочную арочную конструкцию и встроенную опорную плиту, что обеспечивает исключительную жесткость оборудования и высокую точность передачи, а также значительно снижает эксплуатационные вибрации
Оснащенный роликами с диаметром корпуса 220 мм, станок обеспечивает срок службы примерно на 10% больше, чем отечественные аналоги, а также оснащен различными надежными конструкциями челюстей, обеспечивающими высокое усилие зажима для стабильной обработки
Оборудование демонстрирует превосходную универсальность обработки, поддерживая длинные конусы длиной от 200 мм до 1 м (толщина 10 мм–62 мм) и короткие конусы в пределах 200 мм, без ограничений по ширине при обработке коротких конусов
Доступный в конфигурациях мощности 500 кВт и 650 кВт, стан обеспечивает высокоэффективную производительность при различных спецификациях; например, он может достичь быстрого производственного цикла продолжительностью 22 секунды для пластин диаметром 1670×800 мм
Используя усовершенствованное позиционирование холодного конца, система позволяет быстро менять ассортимент продукции, просто регулируя заднее позиционирование, и включает в себя зарезервированные интерфейсы для плавной интеграции в полностью автоматическую производственную линию с индивидуальным вспомогательным оборудованием
.
Диапазон длин длинных конусов: 1м-200мм
Диапазон толщины длинного конуса: 10мм-62мм
Длина короткого конуса стальной пластины: в пределах 200 мм
Температура нагрева стальной пластины: 950±30℃
Диапазон ширины короткого конуса: неограниченный
Диапазон ширины короткого конуса: неограниченный
Одностороннее открытие, двухстороннее открытие, кольцевое открытие, регулируемое открытие
|
Ширина нагрева |
Толщина нагрева |
Длина нагрева |
бить |
Спецификация |
власть |
бить |
власть |
бить |
|
60 ММ |
12-25 ММ |
от 500мм-1000мм |
20сн |
20*60*800 |
500КВТ |
26 |
650КВТ |
22С |
|
70 ММ |
12-25 ММ |
от 500мм-1000мм |
20сн |
16*70*800 |
500КВТ |
26С |
650КВТ |
22С |
|
70 ММ |
25-40ММ |
от 500мм-1000мм |
30сн |
32*70*800 |
500КВТ |
40-Е |
650КВТ |
31С |
|
75 ММ |
40-62 ММ |
500мм |
35сн |
50*75*500 |
500КВТ |
42С |
650КВТ |
32С |
|
80ММ |
18-35 ММ |
от 500мм-1200мм |
30сн |
30*80*1000 |
500КВТ |
54С |
650КВТ |
42С |
|
80ММ |
35-55 ММ |
от 500мм-1100мм |
35сн |
50*80*1000 |
500КВТ |
90-е |
650КВТ |
70-е |
|
90ММ |
20-35 ММ |
от 500мм-1200мм |
30сн |
30*90*1000 |
500КВТ |
60-е |
650КВТ |
48С |
|
90ММ |
35-55 ММ |
от 500мм-1000мм |
35сн |
50*90*800 |
500КВТ |
80-е |
650КВТ |
62С |
|
100ММ |
18-35 ММ |
от 500мм-1200мм |
35сн |
30*100*1000 |
500КВТ |
70-е |
650КВТ |
53С |
|
100ММ |
35-56 ММ |
от 500мм-1000мм |
40сн |
50*100*800 |
500КВТ |
90-е |
650КВТ |
70-е |
|
120ММ |
20-35 ММ |
от 500мм-800мм |
40сн |
30*120*700 |
500КВТ |
58С |
650КВТ |
45С |
|
120ММ |
36-45 ММ |
от 400мм-600мм |
40сн |
40*120*600 |
500КВТ |
65С |
650КВТ |
52С |
Особенности:
1. Основная конструкция рамы большая и прочная, что обеспечивает достаточную жесткость оборудования.
2. Диаметр валков составляет 220 мм, а срок их службы будет на 10% больше, чем у аналогичных валков отечественных прокатных станов.
3. Многокулачковые конструкции обеспечивают сильное зажимное усилие; простая и надежная конструкция.
4. Встроенная опорная плита повышает точность передачи и снижает вибрацию.
5. Оборудование использует позиционирование холодного конца; корректировки позиционирования достаточны при изменении типов продукции.
Ассортимент вспомогательного оборудования полный, а конструкция продуманная. Пользователи могут свободно выбирать схему подбора вспомогательного оборудования в зависимости от типа листовых рессор. Интерфейсы также можно зарезервировать для добавления вспомогательного оборудования, когда это необходимо для формирования диверсифицированной комбинации автоматизированных производственных линий.
